T-154 Unidad de Control de Temperatura Digital
El relé de temperatura T154 con pantalla digital es un dispositivo electrónico basado en un microprocesador para la supervisión y el control de la temperatura de los transformadores de tipo seco encapsulados.
- Doble pantalla y microcontrolador de alto rendimiento
- Protección elevada frente a perturbaciones electromagnéticas
- Fácil manejo, siendo un estándar en su aplicación
- 4 entradas Pt100 (3 fases + núcleo o ambiente)
- 4 salidas de relé de contacto seco: alarma, disparo, falla y ventilador
- Ventajas: UL, RINA, EN50121-5
- Código: 1CN0155
MT-200 LITE Unidad de Control de Temperatura Digital
La centralita DIEL MT-200 LITE forma parte de la familia MT200, sirve para monitorizar las temperaturas del transformador / motor por medio de sondas PT100 de 3 cables sobre un máximo de 4 canales.
- Display digital de alta visibilidad con indicadores LED de estado
- Protección elevada frente a perturbaciones o interferencias electromagnéticas
- Calibración electrónica y fácil configuración mediante pulsadores
- 4 entradas Pt100
- 4 relés para la ventilación, 1 para la señalización de las averías, 1 para el ventilador y 2 para las señales de PRE-AL y ALARM.
- Carcasa DIN compacta para instalación en panel
Sonda de Temperatura PTSE PT100
La sonda de temperatura PT100 es un sensor diseñado especialmente para el monitoreo térmico de transformadores eléctricos.
- Tipo de sensor RTD Pt100 ohm a 0°C
- Coeficiente α=0,385 Ω /°C
- Calibración: IEC 60751
- Rango de medición -40°C hasta +200°C
- Precisión: Clase A
- IP67
Homologado por

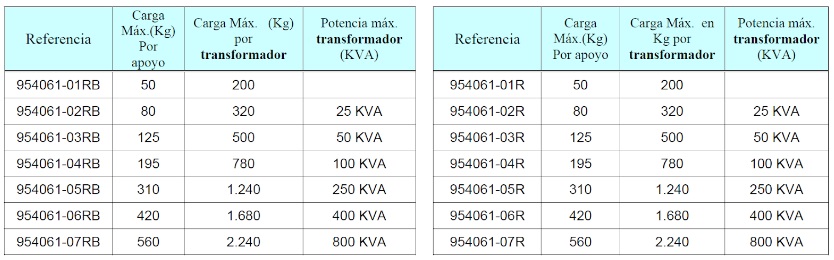

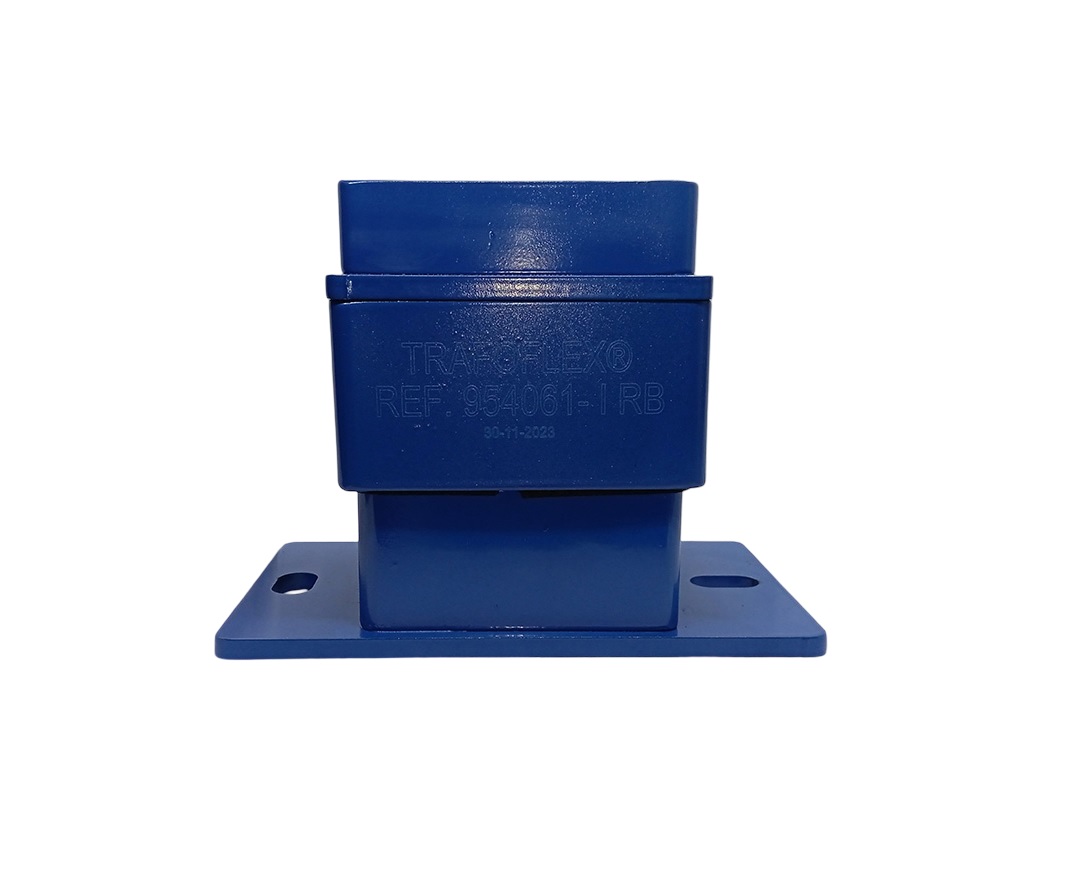

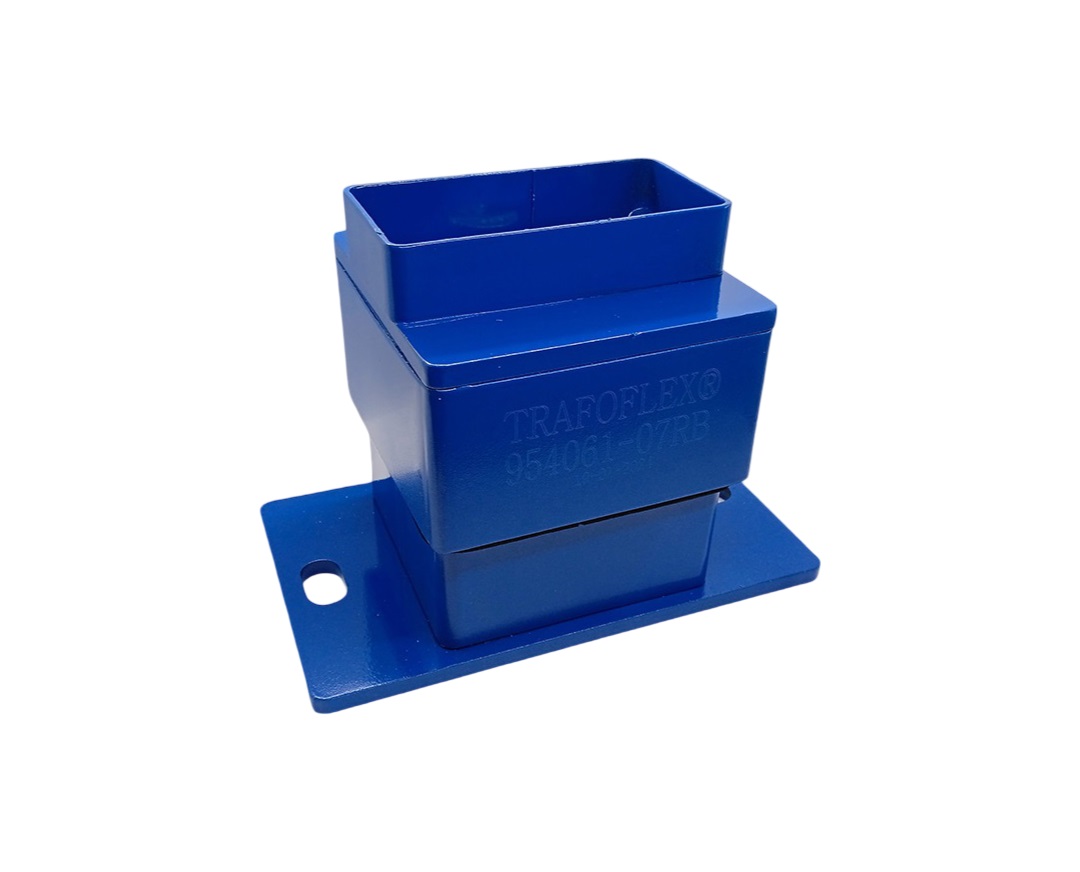

Antivibratorios TRAFOFLEX® para transformador con apoyo de ruedas
Antivibratorios para transformador, reciben la rueda de la máquina y se fijan al suelo ya sea apoyados directamente o mediante barraqueros.
Diseñados para vibraciones de baja frecuencia, hasta 3 Hz, estos amortiguadores ofrecen una efectiva solución para el aislamiento de vibraciones, ruidos y choques.
Destacan en entornos con dificultades de manipulación, eliminando más del 99% del ruido estructural. Completamente metálicos, pueden utilizarse en exteriores o en condiciones ambientales adversas.
VENTILACIÓN FORZADA para transformadores desde 100kVA hasta 1250 kVA
El sistema de ventilación forzada permite al transformador mantener una temperatura óptima, aumentando su seguridad, incluso en caso de sobrecargas momentáneas.
La instalación de los ventiladores a bordo es facilitada por la barra de chapa que garantiza un montaje fácil y rápido (para las técnicas de aplicación, consultar los manuales de instrucciones).
BARRA / BAR 400 (cod. 1BA0011) BARRA / BAR 600 (cod. 1BA0014) BARRA / BAR 800 (cod. 1BA0016)
Homologado por

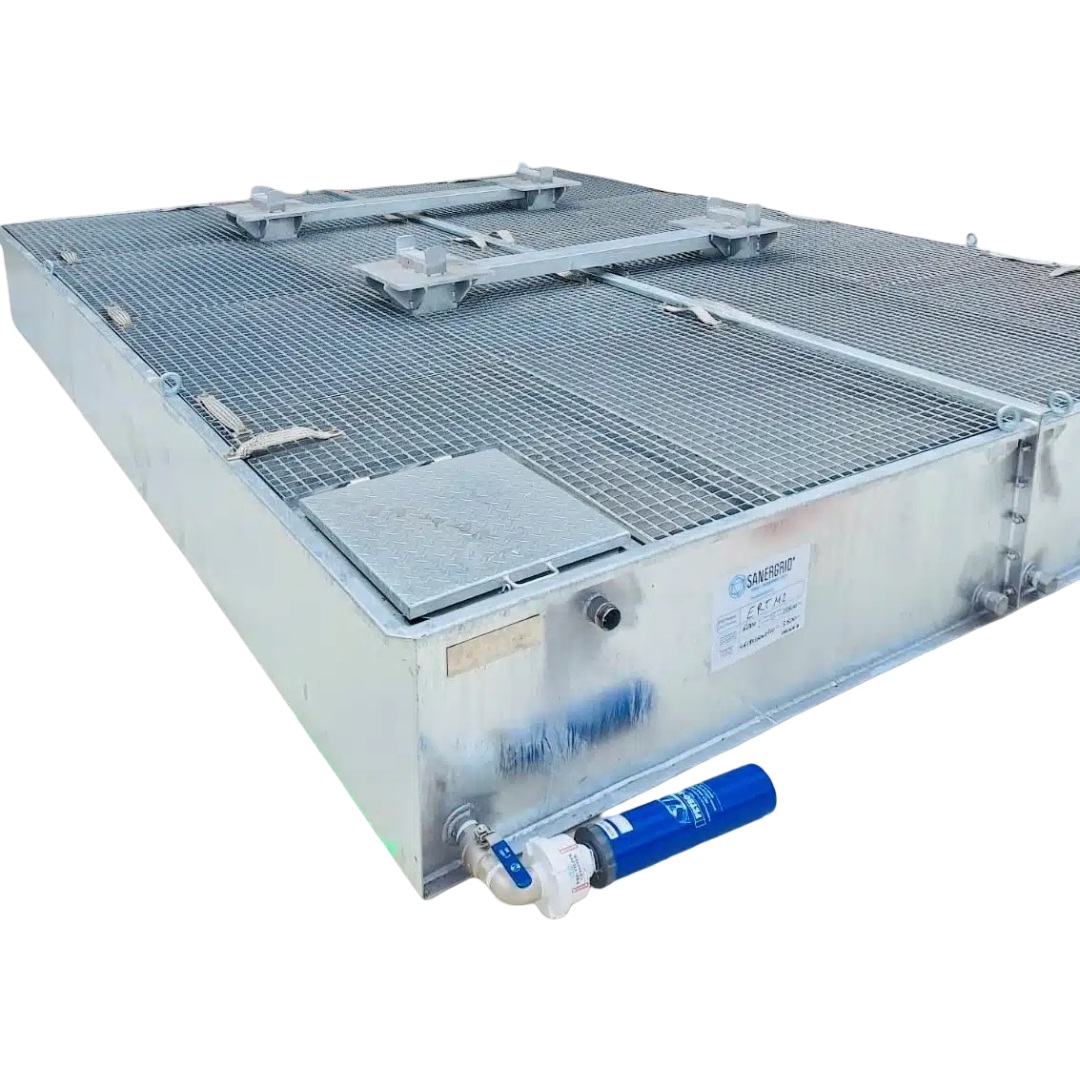

DEPÓSITOS DE RETENCIÓN ACEITE ANTIFUEGO ERT® Y TRT®
Cubetos auto portadores en acero galvanizados en caliente equipados de un sistema corta fuego validado por el laboratorio nacional certificado de Francia (CNPP), según especificaciones EDF.
- Homologado en ENDESA e IBERDROLA.
- Tapones y válvula de drenaje en INOX, sifón de seguridad
- Utilización en exterior: cartuchos filtrantes SPI® (opción)
- Vigas ajustables para soportar el transformador
- Retención total del dieléctrico, conforme MIE RAT 14-15
- Dimensiones y configuraciones adaptadas a cada necesidad
- Ganchos de levantamiento para grúa o por carretilla elevadora integrados en los cubetos especiales.
- Válvula de vacío 1,5 o 2 pulgadas según formato
